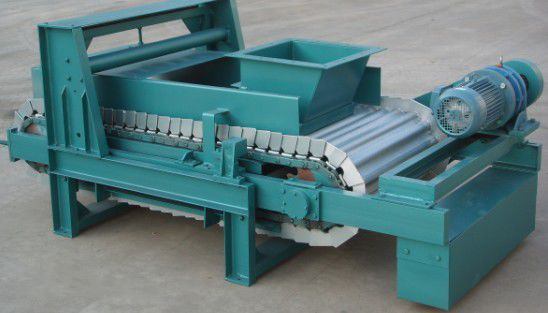

鏈板給料機是一種全鋼結構的裝置。它的主要組成部分:動力部件(電機、減速機)、耐高溫鏈板、彈簧片、配重塊、框架。秤體相當一個杠桿,在沒有物料時,秤體處于大致平衡狀態,荷重傳感器基本不受力或受力很?。划?dāng)有物料時,物料的重力傳遞給荷重傳感器,荷重傳感器把鏈板的運行速度也轉換成電信號送至儀表或計算機進行處理,從而計算出瞬時產量和累計量,同時,它還能調節鏈板的運行速度,實現定量給料控制。
●工作原理
自鏈板上 物料的重量信號和鏈板運行的速度信號一同傳送到3W2000(一機一路DCS接口)測量和控制系統中(3W2000內部均以微處理器為核心)。通過連續不斷的比較設定值與鏈板實際輸送的物料重量,不停的調節鏈板的運行速度。因此使物料流量總能穩定在設定值上。
●主要特點
1、專用于高溫物料的計量和控制。
2、的U型裙邊鏈板,采用16錳4~5MM厚板,由專用模具沖壓成型。
3、輸送機構采用50.8節距的單側彎板滾珠鏈和鏈輪,耐溫、耐磨、不跑偏。
4、仿申克直聯減速電機,保證了長期穩定運行。
5、采用高精度傳感器(拉力)懸掛稱重。
6、采用數字采集模塊,有效分辨率高達100萬;采集速率50次/秒;年漂移小于50PPM;溫度漂移小于50PPM。
7、速度測量選用齒輪測速或旋轉編碼器測速。
●應用
可廣泛用于水泥行業出窯或入磨高溫熟料的計量和控制
鏈板一次壓模成型、堅固耐用不變形
的鏈條設計、運行平穩不爬鏈
●技術指標
控制精度:1% 給料能力:10t/h--100t/h 物料溫度:≤350℃ 料粒度:粒、塊狀,直徑不大于50mm以保證出料均勻
